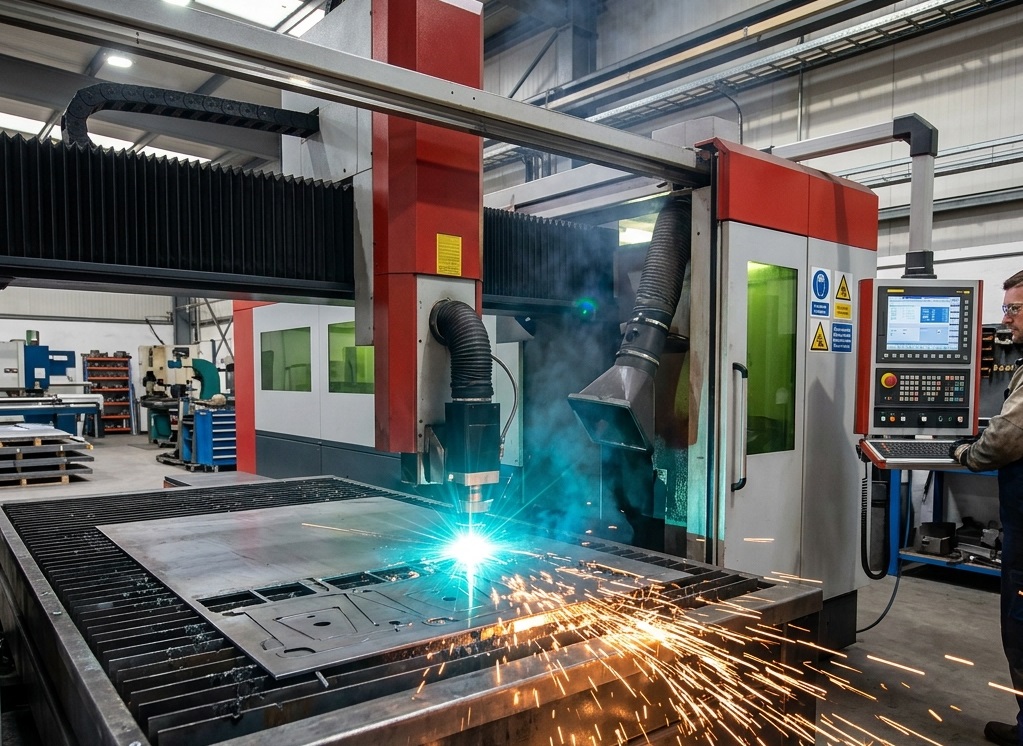

Полное руководство по настройке лазерной резки металлов: от теории до практики

Современная промышленность требует высокой точности, скорости и экономичности обработки материалов. В этом контексте лазерная резка металлов стала золотым стандартом, вытеснив многие традиционные методы. Однако, чтобы технология приносила ожидаемые дивиденды, недостаточно просто приобрести оборудование. Ключевой фактор успеха — это грамотная, выверенная до мелочей настройка. В этой статье мы предлагаем полное руководство по настройке лазерной резки металлов, которое станет вашей настольной инструкцией для достижения идеального результата на любом типе материала — от тонкой нержавейки до алюминиевых сплавов.

Мы подробно разберем, как правильно настраивать параметры, чтобы избежать типичных ошибок, таких как образование грата, окалина или неровный рез. Вы узнаете, как мощность, скорость и фокусное расстояние влияют на конечное качество кромки, и как адаптировать режим работы под конкретные задачи. Это не просто теория — это практическое руководство, основанное на опыте ведущих инженеров и технологов, работающих с лазерным оборудованием ежедневно.

В эпоху автоматизации, когда лазерные станки становятся центром производственных цехов, умение эффективно управлять ими превращается в критически важный навык. От правильной настройки зависит не только скорость выполнения заказа, но и себестоимость продукции, а также срок службы самого оборудования. Игнорирование базовых принципов калибровки приводит к перерасходу газа, износу оптики и браку.

Прежде чем перейти к деталям, важно понять, что современный лазерный комплекс — это сложная система, включающая в себя источник лазерного излучения, систему ЧПУ, оптический тракт и газодинамическую систему. Каждый элемент требует внимания. Мы начнем с основ, постепенно углубляясь в нюансы, которые делают резкий и чистый срез реальностью, а не мечтой. Важно помнить: универсальных настроек не существует, но есть четкая методология, следуя которой, вы сможете найти идеальный баланс для любого материала.

В первой части нашего материала мы рассмотрим фундаментальные физические процессы, лежащие в основе лазерной обработки. Понимание того, как лазерный луч взаимодействует с металлом, позволит вам осознанно подходить к выбору параметров, а не действовать методом проб и ошибок. Мы также затронем вопросы подготовки оборудования к работе, что является обязательным этапом перед любой обработкой. Помните, что полный цикл подготовки и настройки — это залог стабильной работы и предсказуемого результата.

Фундаментальные параметры настройки лазерной резки: мощность, скорость, фокус и газ

Основой любой технологической операции является правильный подбор четырех ключевых параметров:

• Мощность лазера. Мощность должна быть достаточной для проплавления материала на заданную толщину, но избыточная энергия приведет к перегреву и образованию шлака.
• Скорость перемещения головки. Скорость, в свою очередь, должна быть синхронизирована с мощностью: слишком быстрый рез не даст лучу проникнуть вглубь, а слишком медленный вызовет зону термического влияния.
• Положение фокуса и тип. Особого внимания заслуживает фокусировка. Положение фокального пятна относительно поверхности заготовки является одним из самых критичных факторов. Для разных толщин и типов металла требуется индивидуальный подход. К примеру, при резке тонких листов (до 2 мм) фокус часто смещают выше поверхности, чтобы увеличить плотность энергии на небольшой площади. Для толстого металла, наоборот, фокус заглубляют внутрь, чтобы обеспечить эффективный отвод расплава и стабильный пропил. Неправильная фокусировка — главная причина нестабильного процесса и появления дефектов.
• Давление вспомогательного газа. Вспомогательный газ выполняет две ключевые функции: удаление расплавленного металла из зоны реза и защиту оптики от паров и брызг. Выбор газа (азот, кислород, сжатый воздух) зависит от типа материала и требуемого качества кромки. Азот используется для получения чистого, без окалины и оксидной пленки, реза на нержавеющей и алюминиевой стали. Кислород, напротив, применяется для углеродистых сталей, так как экзотермическая реакция окисления добавляет энергию, позволяя резать большие толщины с высокой скоростью, но оставляет окалину на кромке. Давление газа также должно быть точно откалибровано: недостаточное давление не удалит расплав, а избыточное может вызвать турбулентность и ухудшить качество.

Взаимосвязь этих величин определяет не только производительность, но и качество кромки. Важно помнить, что все эти параметры не являются статичными. Они зависят от конкретного оборудования, состояния оптики, типа и даже партии материала. Профессионалы всегда начинают работу с тестовых образцов, чтобы верифицировать выбранные режимы. Мы рекомендуем вести подробный журнал настроек, фиксируя удачные комбинации для каждого типа заготовки. Это позволит в будущем быстро перенастраивать станок и минимизировать время на подготовку. Помните, что точность — это не только про геометрию, но и про стабильность процесса от детали к детали.

Ключевые параметры для контроля

• Мощность (Вт): Определяет энергию лазерного луча. Для тонких листов (1-2 мм) достаточно 1000-2000 Вт, для толстых (8-10 мм) может потребоваться 4000-6000 Вт и выше.
• Скорость (м/мин): Скорость перемещения режущей головки. Оптимальное значение подбирается эмпирически. Слишком низкая скорость ведет к перегреву, слишком высокая — к непропилу.
• Фокусное расстояние (мм): Положение фокальной плоскости. Изменяется в диапазоне от -10 до +10 мм относительно поверхности. Для толстого металла обычно используется отрицательный фокус (вглубь).
• Давление газа (Бар): Зависит от типа газа и толщины. Для азота на тонких листах — 10-15 Бар, для кислорода — 0.5-1.5 Бар.
• Частота импульсов (Гц): Для волоконных лазеров чаще используется непрерывный режим (CW), но для некоторых задач может применяться импульсный режим для улучшения качества кромки.

Как показывает практика, именно комплексный подход к учету этих параметров позволяет достичь синергетического эффекта. Например, увеличение давления азота при резке нержавейки позволяет повысить скорость на 10-15% без потери качества. Однако это требует более мощного компрессора и точной настройки системы подачи газа. Понимание этих тонкостей приходит с опытом, но наша задача — дать вам полный инструментарий для старта. Мы настоятельно рекомендуем не пренебрегать этапом калибровки, даже если вы работаете с уже знакомым материалом, так как свойства металла могут меняться от партии к партии.

Пошаговая инструкция по настройке лазерной резки для нержавеющей стали

Нержавеющая сталь — один из самых востребованных материалов в промышленности, но и один из самых сложных для лазерной обработки. Высокое содержание хрома и никеля делает ее вязкой и склонной к образованию окалины. Кроме того, важно сохранить антикоррозионные свойства кромки, что исключает использование кислорода в качестве вспомогательного газа. Для получения идеального реза на нержавейке без последующей механической обработки используется азот высокого давления. Этот процесс требует точной настройки фокуса и скорости, чтобы избежать образования грата на нижней кромке.

Процесс начинается с выбора правильного сопла. Для резки нержавейки обычно используются сопла с диаметром от 1.5 до 3.0 мм. Меньший диаметр обеспечивает более высокое давление и скорость газа, что улучшает удаление расплава, но требует более высокой точности центровки. После установки сопла необходимо провести калибровку высоты. Расстояние между соплом и заготовкой должно быть минимальным (0.5-1.5 мм), чтобы обеспечить максимальную эффективность передачи газа и защитить линзу от обратных выбросов. Далее следует проверка и очистка всех оптических элементов — любое загрязнение на линзе или защитном стекле рассеивает луч и снижает мощность.

Следующий этап — это работа с системой ЧПУ и программным обеспечением (Cypcut, Raytools и т.д.). В программе задаются основные параметры: мощность, скорость, частота, тип газа и его давление. Однако это лишь начальная точка. Далее необходимо выполнить тестовый рез на образце того же материала. Стандартная практика — вырезать тестовую геометрию, включающую прямые линии, углы и окружности различного диаметра. Это позволяет оценить качество реза в разных режимах движения и выявить возможные проблемы с ускорением или компенсацией теплового расширения.

На основе результатов тестового реза вносятся коррективы. Если кромка имеет темный налет или окалину, это может указывать на недостаточное давление азота или слишком высокую скорость. Если на нижней кромке виден грат (заусенец), необходимо либо увеличить скорость, чтобы расплав успевал удаляться, либо отрегулировать фокус (сместить его выше). Для тонких листов (1-3 мм) рекомендуется фокус на поверхности или чуть выше, для более толстых (4-6 мм) — фокус смещается вглубь материала на -1…-3 мм. Таблица ниже приведет ориентировочные значения для стартовой настройки, которые затем корректируются под ваше оборудование.

Обратите внимание, что эти значения являются лишь отправной точкой. Реальные настройки зависят от конкретного лазерного источника, качества оптики и даже чистоты азота. После каждого изменения параметра рекомендуется проводить новый тест. Профессиональный подход предполагает документирование всех удачных комбинаций. Например, для резки нержавейки 2 мм на станке с 3000-ваттным лазером вы можете найти свою оптимальную скорость в диапазоне 3200-3800 мм/мин. Именно такой системный подход, а не случайный подбор, отличает эффективное управление процессом. Помните, что качество реза напрямую влияет на трудоемкость последующей обработки, так что время, потраченное на калибровку, окупается многократно.

Особенности настройки для алюминия и его сплавов

Алюминий и его сплавы, в отличие от стали, обладают высокой отражающей способностью и теплопроводностью. Это создает специфические вызовы при лазерной резке. Отраженный луч может повредить оптику, а быстрый отвод тепла от зоны реза требует более высокой мощности для инициации и поддержания процесса плавления. Кроме того, алюминий склонен к образованию грата на нижней кромке и наплывов на верхней. Для успешной обработки алюминия критически важна правильная настройка не только основных параметров, но и системы контроля высоты (капсенсора).

При резке алюминия часто используется азот или сжатый воздух. Азот обеспечивает более чистую кромку без окислов, но требует высокого давления (до 20 Бар) для эффективного удаления вязкого расплава. Сжатый воздух — более экономичный вариант, но он ухудшает качество кромки из-за присутствия кислорода, который вызывает окисление. Для толстых алюминиевых листов (свыше 6 мм) иногда используется гелий из-за его высокой теплопроводности, но это очень дорогой газ. Стандартная практика — использование азота высокого давления с тщательным контролем его чистоты (не менее 99.999%).

Одной из главных проблем является борьба с отражением. Для этого рекомендуется использовать специальные антиотражающие покрытия на защитном стекле и точно настраивать поляризацию луча (если это предусмотрено конструкцией). Также важно избегать работы на слишком низкой мощности, так как это увеличивает долю отраженного света. Мощность должна быть достаточно высокой, чтобы луч «вгрызался» в поверхность, а не скользил по ней. Для тонких листов (1-3 мм) часто используется импульсный режим с высокой пиковой мощностью, что снижает тепловое воздействие и улучшает качество кромки, уменьшая зону термического влияния.

При работе с алюминиевыми сплавами важно учитывать их марку. Мягкие сплавы (1xxx, 3xxx) требуют меньшей мощности и более высокой скорости, чтобы избежать деформации и образования наплывов. Твердые высокопрочные сплавы (2xxx, 7xxx), наоборот, требуют большей мощности и меньшей скорости для обеспечения стабильного пропила. Настройка фокуса для алюминия также имеет свои нюансы. Часто используется отрицательный фокус (от -0.5 до -2.5 мм), который помогает стабилизировать процесс плавления и улучшить удаление расплава. Тестовый рез на алюминии является обязательным, так как малейшее отклонение в скорости или давлении газа может привести к появлению грата.

Важно отметить, что алюминий является более «капризным» материалом, чем сталь. Процесс резки сильно зависит от состояния поверхности (наличие оксидной пленки) и даже от температуры окружающей среды. Поэтому перед началом серьезной работы всегда прогревайте материал или проводите тесты на том же листе, который пойдет в производство. Кроме того, для алюминия критически важна центровка луча. Неправильная центровка приведет к тому, что луч будет касаться стенок сопла, снижая мощность и искажая форму пятна. Регулярная проверка центровки и чистоты сопла — обязательное условие стабильной работы с этим металлом.

Диагностика типичных дефектов при лазерной резки и способы их устранения

Даже при самой тщательной настройке операторы лазерных станков периодически сталкиваются с дефектами. Умение быстро и точно диагностировать причину проблемы — это навык, который приходит с опытом и знанием физики процесса. Мы рассмотрим наиболее частые дефекты, их причины и способы коррекции. Это позволит вам минимизировать время простоя и сократить количество брака. Помните, что большинство проблем связаны с дисбалансом между мощностью, скоростью и фокусом, а также с состоянием расходных материалов.

Один из самых распространенных дефектов при резке нержавейки — это образование окалины или темного налета на кромке. Это происходит из-за недостаточного давления азота или слишком высокой скорости, когда расплав не успевает полностью удалиться и окисляется на воздухе. Решение: увеличить давление азота на 2-3 Бар и снизить скорость на 10-15%. Также причиной может быть загрязненное сопло или недостаточная высота сопла над заготовкой. Оптимальное расстояние — 0.5-1.5 мм. При резке алюминия часто встречается грат (заусенец) на нижней кромке. Это говорит о том, что расплав не успевает выдуваться из зоны реза. Коррекция: увеличить скорость подачи, проверить фокус (возможно, он смещен слишком глубоко) и заменить сопло, если оно изношено.

Неровный рез или волнистая кромка почти всегда указывает на проблемы с оптикой. Загрязнение линзы, защитного стекла или зеркал приводит к рассеиванию луча и снижению плотности мощности. Необходимо провести тщательную очистку оптических элементов с использованием специальных средств и салфеток. Также причиной может быть нестабильность давления газа из-за неисправности редуктора или засорения фильтров. Проверьте систему подачи газа и замените фильтры, если это необходимо. В некоторых случаях волнистый рез может быть следствием люфта в механических направляющих или проблем с сервоприводами — тогда требуется вмешательство сервисной службы.

Перегрев материала и образование наплывов на верхней кромке — результат избыточной мощности или слишком низкой скорости. Это частая проблема при работе с тонкими листами. Решение: увеличить скорость резки на 20-25% или снизить мощность. Также может помочь использование импульсного режима вместо непрерывного. Важно помнить, что все корректировки необходимо делать пошагово, изменяя один параметр за раз и фиксируя результат. Это поможет точно определить причину и найти оптимальную комбинацию. Ведение журнала настроек и дефектов — это профессиональный стандарт, который значительно упрощает работу.

• Проблема: Окалина на нержавейке. Причина: Низкое давление газа / высокая скорость. Решение: Увеличить давление азота, снизить скорость.
• Проблема: Грат на алюминии. Причина: Неправильный фокус / износ сопла. Решение: Скорректировать фокус, заменить сопло.
• Проблема: Неровный, волнистый рез. Причина: Загрязнение оптики / нестабильность газа. Решение: Очистить линзы, проверить систему подачи газа.
• Проблема: Перегрев и наплывы. Причина: Избыточная мощность / низкая скорость. Решение: Увеличить скорость, снизить мощность.
• Проблема: Лазер не включается. Причина: Нет циркуляции воды в чиллере / сработала защита. Решение: Проверить чиллер, уровень воды, сбросить ошибку.

Следуя этим рекомендациям, вы сможете значительно повысить стабильность процесса и качество готовой продукции. Однако помните, что идеального реза можно достичь только при комплексном подходе, включающем регулярное техническое обслуживание оборудования, своевременную замену расходных материалов и постоянное обучение персонала. Инвестиции в знания и профилактику окупаются значительно быстрее, чем затраты на устранение последствий брака и ремонт станка.

Практические рекомендации по оптимизации процесса и технике безопасности

Завершая наше экспертное руководство, мы хотим дать несколько универсальных советов, которые помогут вам не только правильно настроить станок, но и поддерживать его в состоянии максимальной готовности:

Метод калибровки «от обратного». Начните с заведомо экстремальных параметров (например, очень высокая скорость и низкая мощность), а затем постепенно корректируйте их до получения идеального реза. Это позволяет быстро определить границы рабочего диапазона и найти оптимальную точку. Всегда используйте тестовые образцы. Вырезайте на них стандартный набор фигур (прямые, углы, круги) для оценки качества во всех режимах.

Регулярное техническое обслуживание — это залог долгой и бесперебойной работы. Мы рекомендуем следующий график: ежесменно проверяйте уровень и температуру воды в чиллере (18-22°C), а также состояние защитного стекла. Еженедельно проводите очистку направляющих и смазку зубчатых реек. Раз в месяц меняйте воду в системе охлаждения и проверяйте герметичность всех соединений в газовом тракте. Раз в квартал — проводите полную калибровку оптики и проверку центровки луча. Использование качественных расходных материалов (сопла, линзы, фильтры) также критически важно, так как экономия на них приводит к быстрому износу дорогостоящих компонентов.

Не менее важным аспектом является безопасность. Лазерное излучение представляет серьезную опасность для глаз и кожи. Все операторы должны использовать защитные очки, соответствующие длине волны лазера. Помещение должно быть оборудовано принудительной вентиляцией и вытяжкой для удаления вредных аэрозолей и газов. Категорически запрещается оставлять работающий станок без присмотра, а также проводить какие-либо работы с открытой крышкой или без блокировок. Всегда имейте под рукой инструкцию по эксплуатации и схему подключения, чтобы быстро реагировать на нештатные ситуации.

Современные системы управления, такие как CypCut, Raytools или M3, предоставляют широкие возможности для автоматизации и адаптации процесса. Изучите их функционал глубоко: используйте функции автоматического слежения за фокусом, адаптивной подстройки мощности и компенсации теплового расширения. Это позволит не только повысить точность, но и снизить нагрузку на оператора. Внедрение системы мониторинга параметров реза в реальном времени поможет оперативно выявлять отклонения и корректировать настройки без остановки производства. Помните, что профессионализм в работе с лазерным оборудованием — это сочетание теоретических знаний, практического опыта и строгого соблюдения регламентов.

В итоге успех в лазерной резке металлов складывается из множества факторов: правильного выбора оборудования, качественной подготовки, точной настройки параметров и грамотного обслуживания. Мы надеемся, что это руководство станет для вас надежной опорой в освоении этого передового метода обработки. Инвестируя время в изучение и отработку навыков, вы обеспечите своему производству стабильное качество, высокую производительность и конкурентные преимущества на рынке. И помните: резкий и чистый рез — это не случайность, а результат системного подхода и вашего мастерства.
